THI?F-501PVA淬火劑
品牌：恒鑫牌
型號(hào)：THI?F-501
外觀：無色至淺黃色液體
PH值：5.0-8.0
包裝：200KG/桶
免費(fèi)樣品/咨詢：18396600176
產(chǎn)品簡介
THIF-501PVA淬火劑克服了水冷卻速度快，易使工件開裂，油品冷卻速度慢，淬火效果差且易燃等缺點(diǎn)，使用前要根據(jù)工件淬火工藝要求，加入一定比例的清水稀釋，可得到介于水和油之間可隨意調(diào)節(jié)淬火性能，而且價(jià)格低廉，使用范圍很廣。
技術(shù)指標(biāo)
| 項(xiàng)目 |
指標(biāo) |
| 外觀 |
無色至淺黃色液體 |
| PH值（5%，25℃） |
5-8 |
| 密度（g/ml，25℃） |
1.015-1.035 |
| 粘度（mpa.s，25℃） |
200-500 |
| 固含量% |
10-12 |
| 冷速
（濃度3%） |
Vmax（℃/s） |
≮160 |
| Tvmax（℃） |
≮600 |
| V300（℃/s） |
≮50 |
| T600（s） |
≮4 |
| T400（s） |
≮5 |
| T200（s） |
≮10 |
產(chǎn)品特點(diǎn)
①PVA淬火劑為一種淡黃色半透明濃縮液，無煙，不燃燒，無腐蝕性，無環(huán)境污染，使用安全；
②通過調(diào)整水溶液的濃度，可在很大范圍內(nèi)調(diào)整其冷卻能力，可以得到近于水，或介于水、油之間的冷卻速度，以滿足不同材料和工件的淬火要求；
③使用PVA淬火劑可取代機(jī)油淬火，可降低約80％工藝成本，且工件清潔衛(wèi)生，有一定防銹能力；
④PVA淬火劑初淬階段冷速較快，在沸騰階段則冷速漸慢，有利于得到馬氏體，當(dāng)進(jìn)入對(duì)流階段，其冷卻能力比水要慢得多，從而可以減少工件淬火變形和開裂傾向。
適用范圍
THIF-501PVA淬火劑多用于感應(yīng)加熱淬火冷卻、碳素鋼、合金鋼的高頻、中頻淬火冷卻以及整體加熱工件的淬火。例如：40Mn2、40Cr、40CrMo、45Mn2、30CrMnSi鋼，GCr15、9CrSi鋼等輥?zhàn)拥恼{(diào)質(zhì)處理和42CrMo、Cr12、Cr12Mo等模具的淬火，也適用于：45Cr、20CrMo、35CrMo、40CrMnMo、45CMnB、45CMnB， 40Mn3、45Mn3、42CrNi、9Cr3、3Cr2W8、50Mo 等鋼制件的淬火，通常使用濃度為3-5%。
注意事項(xiàng)

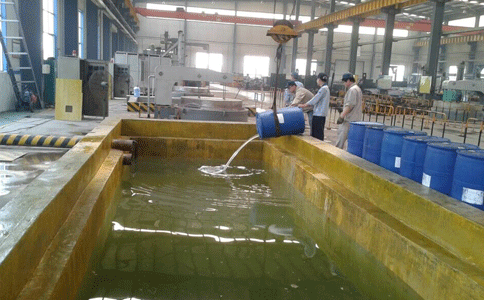

1. 濃度控制：隨著PVA淬火劑濃度的增加，介質(zhì)的冷卻能力明顯下降。為了使淬火介質(zhì)的濃度穩(wěn)定在需要的范圍內(nèi)，一般采取定期補(bǔ)充淬火劑原液的辦法控制介質(zhì)濃度，具體時(shí)間要根據(jù)使用的頻率根據(jù)經(jīng)驗(yàn)而定。
2. 溫度控制：淬火介質(zhì)的溫度和冷卻性能有一定關(guān)系，溫度升高，冷速變慢，當(dāng)液溫高于50℃時(shí)，冷速則有較大變化。液溫一般以控制在20-45℃為宜。
3. PVA淬火劑不適于鹽爐加熱的零件淬火，因工作中帶入的無機(jī)鹽會(huì)引起PVA淬火劑的分解，致使冷卻性能發(fā)生變化。
包裝儲(chǔ)存
25KG、200KG/桶。
相關(guān)鏈接
